Manuel utilisateur du plugin « IGN Assistant hydrographique » |
| Développeur : Gérôme PECHEUR (IGN) |
Sommaire
1. Prérequis
Version de QGIS : 3.34 ou supérieur
Ce plugin fonctionne en parallèle du plugin « IGN Espace collaboratif » version 4.2.2 minimum.
Le plugin «IGN PluginsManager» doit préalablement être installé, il est disponible dans le dépôt officiel.
2. Résumé
Ce plugin est une aide à la modification sémantique des tronçons hydrographique
L’interface permet de changer des valeurs d’attributs d’un ou plusieurs tronçons hydrographiques des guichets Espace collaboratif « Inventaires hydrographiques de l’Etat » et « Inventaires hydrographiques de l’Etat – FORMATION ».
3. Installation
Au préalable, il faut installer le plugin « PluginsManager », c’est lui qui gère l’intégration du plugin dans le menu IGN et / ou dans les barres d’outils. Sans lui le plugin « IGN Assistant hydrographique » ne sera pas accessible.
4. Présentation

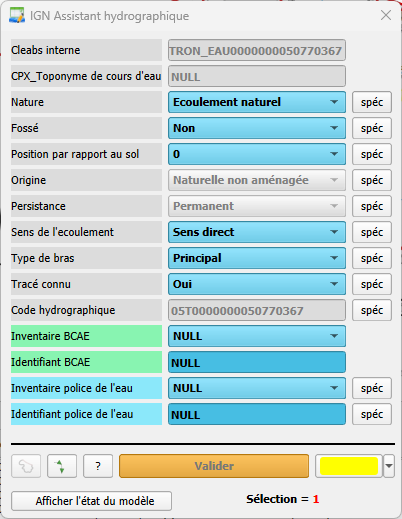

Cette interface permet de modifier certains champs des tronçons hydrographiques
Lorsque l’on sélectionne un tronçon hydrographique dans QGIS, les valeurs des attributs du tronçon sont surlignées en vert.
Si plusieurs tronçons sont sélectionnés seules les valeurs communes apparaissent surlignées en vert. Les valeurs qui diffèrent n’apparaissent pas.
Ce bouton permet d’afficher la
documentation du champs correspondant (https://bdtopoexplorer.ign.fr/)
Ce bouton permet de
sélectionner tous les tronçons compris entre 2 tronçons sélectionnés (un
tronçon de départ et un tronçon d’arrivée).
Affiche le sens de
numérisation des tronçons hydrographiques
Affiche l’historique des
versions et la documentation de l’outil
Valide dans QGIS les
modifications saisies dans l’outil
Modifie la couleur de la
sélection

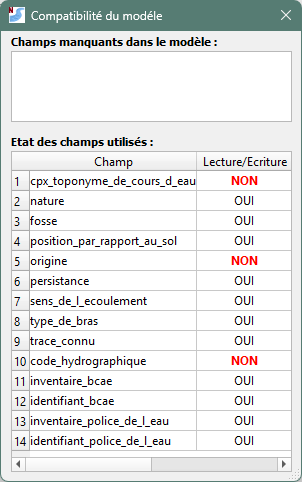

A l’ouverture de l’outil il y a une vérification de la présence dans le projet des couches nécessaires. Afficher l’état du modèle permet de vérifier les permissions sur chaque attribut. Ces permissions sont définies dans le projet en fonction des guichets en saisie directe dans la BDTOPO.
5. Utilisation
IMPORTANT : Ce plugin a été développé pour être utilisé avec les guichets Inventaires hydrographiques de l’Etat et Inventaires hydrographiques de l’Etat – FORMATION.
Il faut impérativement être connecté à l’espace collaboratif dans un des 2 groupes et avoir chargé les couches de ce groupe avant l’utilisation du plugin. Il est encore possible de se connecter juste après une validation lorsque QGIS le demande si ce n’est pas déjà fait sinon les modifications ne seront pas effectives dans l’espace collaboratif.

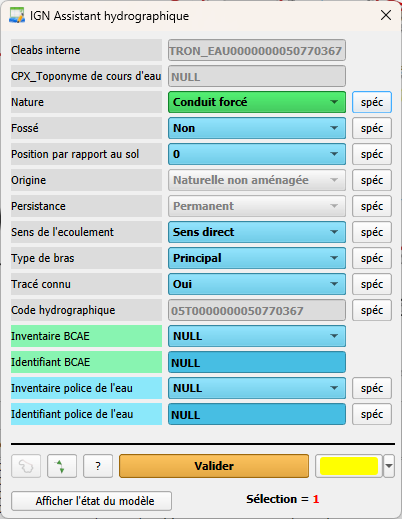

Si on sélectionne un seul tronçon l’interface se met à jour avec les valeurs d’attributs correspondant (en vert)
Si on sélectionne plusieurs tronçons, l’interface se met à jour en affichant en vert uniquement les valeurs d’attributs qui sont communes à tous les tronçons sélectionnés.
Le bouton
IMPORTANT : le tronçon de départ et le tronçon d’arrivé doivent être visible à l’écran avant de lancer le calcul.
6. Exemple de manipulation : je veux modifier la nature d’un tronçon
Je veux modifier la nature d’un tronçon de Ecoulement naturel en Canal
- Je sélectionne le tronçon à modifier. Les valeurs de ses attributs s’affichent en vert dans l’outil.
-
Je clique sur la valeur Ecoulement naturel pour dérouler les valeurs possibles
-
Je choisis Canal. Cette valeur apparait sur fond rouge/rose tant que la modification n’est pas validée.
- Je clique sur : pour valider les
modifications dans QGIS.
Un message QGIS confirme la prise en compte des modifications.
Attention : ne pas confondre avec le bouton d’enregistrement du projet :
