Manuel utilisateur du plugin « IGN Assistant complexe » |
| Développeur : Gérôme PECHEUR (IGN) |
Sommaire
1. Prérequis
-
Version de QGIS : 3.34 ou supérieur
-
Plugin « IGN Espace collaboratif » version 4.2.2 (minimum) auquel il fait accès pour modifier la BDTopo.
-
Couche troncon_de_route éditable de la BDTopo que l’on trouve dans les guichets en écriture directe BDTopo ‘sdis formation’, ‘sdis découverte’ et ‘sdis expert’.
-
Package openpyxl (voir installation en annexe à la fin de ce document).
-
Le plugin « PluginsManager » doit préalablement être installé, il est disponible dans le dépot officiel QGIS
-
Le fonctionnement de certaines fonctionnalités nécessite l’installation du plugin “IGN ShortestPath”, disponible dans le dépot officiel QGIS
2. Résumé
Rappel des spécifications de la BDTopo :
Le numéro ou le nom des routes (départementales, autoroutes, nationales, intercommunales, communales, chemins ruraux) est affiché dans les tronçons de route (CPX_Numéro, CPX_Numéro de route européenne, CPX_Toponyme route nommée) mais ces routes numérotées ou nommées sont gérées par des objets Route numérotées ou nommées.
Le lien entre les tronçons de route et les routes numérotées ou nommées est construit par l’attribut Liens vers route nommée des tronçons. C’est la notion d’objets complexes.
Pour plus de précisions se référer aux spécifications BDTopo.
Ce plugin facilite la gestion de ce lien et permet d’ajouter, de retirer un ou plusieurs tronçons de ces routes numérotées ou nommées et de sélectionner tous les tronçons qui les composent.
3. Installation
L’installation de ce plugin s’effectue via le plugin “IGN PluginsManager”
4. Présentation

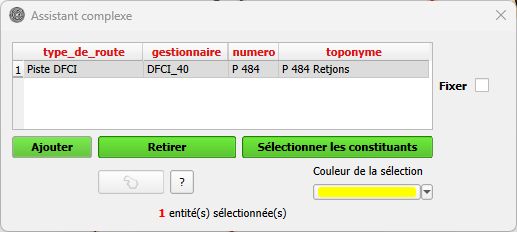

Cette interface permet de lire les informations des routes numérotées ou nommées auquel appartiennent les tronçons de route sélectionnés mais aussi de les retirer ou ajouter.
Le bouton
permet d’ajouter les tronçons
de route sélectionnés au complexe fixé dans la liste.
Le bouton
permet de retirer les
tronçons de route sélectionnés au complexe fixé dans la liste.
Le bouton
permet de sélectionner tous
les constituants (tronçons de route) du complexe choisi.
Le bouton à cliquer
sert à fixer le complexe
choisi afin de permettre la sélection de tronçons de route pour ajout ou
retrait du complexe.
Le bouton
permet d’afficher le suivi
des versions et permet également d’ouvrir la documentation du plugin
Le bouton
permet de modifier la
couleur de la sélection
Le bouton
permet de sélectionner tous
les tronçons compris entre 2 tronçons
5. Mode de sélection
L’interface permet de modifier la couleur de la sélection des tronçons dans QGIS, en fonction de la symbologie des tronçons il peut être judicieux d’en modifier la couleur
5.1 Sélection unique
- Sélection unique, on ne sélectionne qu’un seul tronçon avec l’outil de sélection de QGIS
5.2 Sélection multiple
-
Sélection multiple avec l’outil de saisi. Dans QGIS on peut sélectionner manuellement un ensemble de tronçons
-
Sélection multiple de tronçons contigües, on sélectionne 2 tronçons visibles à l’écran et connectés par un réseau de tronçons. Ensuite en clique sur
, le résultat est une
sélection de tous les tronçons entre le premier et le deuxième
sélectionnés respectant l’algorithme du chemin le plus court. Un
contrôle visuel est toutefois nécessaire afin de vérifier si les
tronçons sont bien ceux désirés.
6. Modifications d’un complexe
- Lors de la sélection d’un tronçon de route, l’interface affiche la liste des complexes associés s’ils sont dans l’emprise du projet.

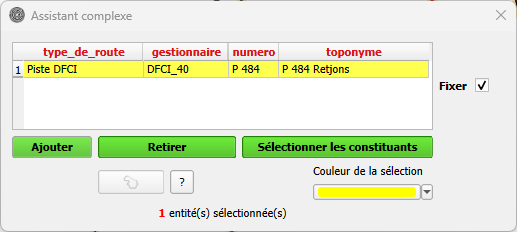

- On sélectionne le complexe à modifier. La case à cocher passe automatiquement à « cochée »
-
Le complexe étant fixé on peut :
-
Sélectionner les constituants avec :
-
Ajouter un ou plusieurs tronçon(s) au complexe avec :
-
Retirer un ou plusieurs tronçon(s) au complexe avec :
-
Les modifications faites avec l’outil ne seront effectives (objets modifiés sur le serveur) que lorsqu’on enregistrera les modifications par l’outil natif de QGis (disquette)

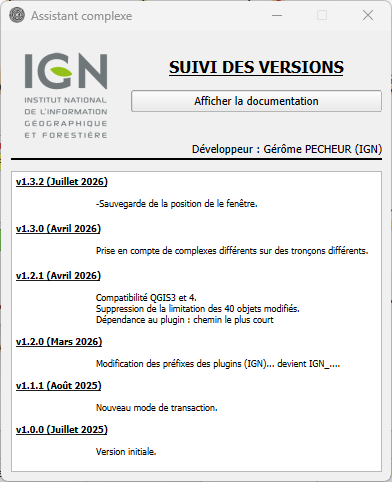

7. A propos de
Accessible via
.
Cette boite permet de suivre l’évolution des différentes versions ainsi que d’afficher cette documentation.
