Publication en WMS

Dernière modification le

Mise en place d'un style #

Les données MNT ont un format particulier : les images possèdent un unique canal contenant des valeurs flottantes. Les flux WMS et WMTS permettent de récupérer les données brutes (pour d'éventuels calculs), mais leur affichage peut s'avérer complexe.

En WMS, on va permettre la demande de donnée symbolisée, en appliquant des teintes hypsométriques. Afin que le consommateur des flux puisse connaître les caractéristiques de ces teintes, nous allons mettre en ligne la légende, qui sera référencée dans le style via son URL.

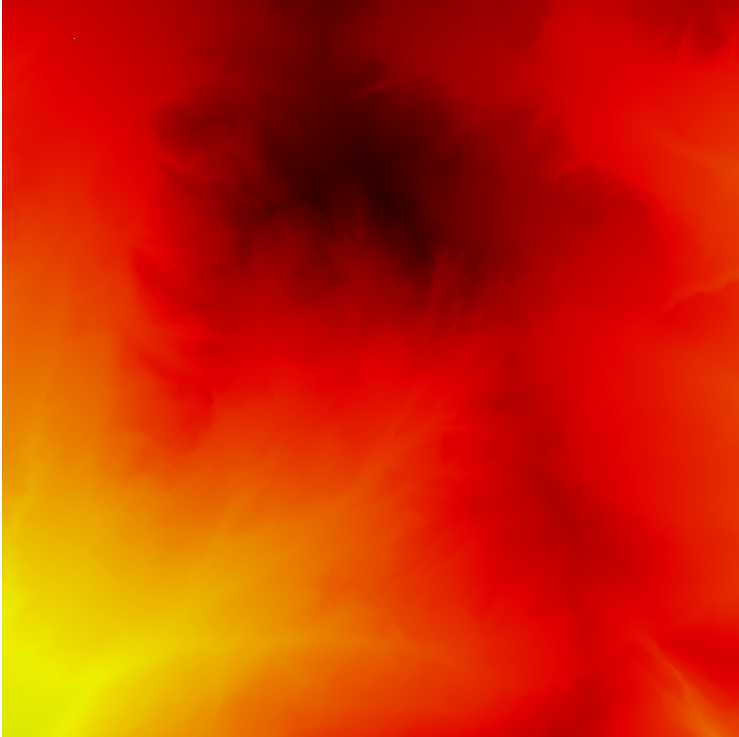

Nous allons partir sur une représentation qui, sur la donnée en exemple, donne le résultat suivant.

Teintes hypsométriques

Avec la légende :

Légende

Hébergement de la légende sous forme d'annexe #

Pour obtenir une URL publique pointant sur notre légende, nous allons la téléverser dans l'entrepôt sous forme d'annexe, en demandant la publication immédiate.

📄 <hypso_legende.png>

https://data.geopf.fr/api/datastores/{datastore}/annexes
Corps de requête Multipart
file = `<hypso_legende.png>`
paths = legendes/teintes_hypsometriques.png
published = `true`
labels = legende

L'ajout d'un label facilite la recherche des annexes et leur gestion (publication/dépublication).

La légende est maintenant accessible à l'URL https://data.geopf.fr/annexes/{technical_name}/legendes/teintes_hypsometriques.png.

Téléversement du style à destination du serveur WMS #

Le style permettant au serveur WMS d'appliquer ces teintes aux donnée MNT est le suivant :

{
    "identifier": "hypsometrique",
    "title": "Teintes hypsométriques",
    "abstract": "Teintes hypsométriques",
    "keywords": ["MNT"],
    "legend": {
        "format": "image/png",
        "url": "https://data.geopf.fr/annexes/{technical_name}/legendes/teintes_hypsometriques.png",
        "height": 118,
        "width": 87,
        "min_scale_denominator": 0,
        "max_scale_denominator": 10000000
    },
    "palette": {
        "max_value": 3.40282e38,
        "rgb_continuous": true,
        "alpha_continuous": true,
        "colours": [
            { "value": -100000, "red": 0, "green": 0, "blue": 0, "alpha": 0 },
            { "value": -98000, "red": 0, "green": 0, "blue": 0, "alpha": 0 },
            { "value": 0, "red": 161, "green": 225, "blue": 143, "alpha": 255 },
            { "value": 500, "red": 48, "green": 164, "blue": 16, "alpha": 255 },
            { "value": 1500, "red": 237, "green": 239, "blue": 0, "alpha": 255 },
            { "value": 2000, "red": 225, "green": 0, "blue": 0, "alpha": 255 },
            { "value": 2500, "red": 0, "green": 0, "blue": 0, "alpha": 255 },
            { "value": 4000, "red": 255, "green": 255, "blue": 255, "alpha": 255 }
        ]
    }
}

On y précise bien les informations sur la légende associée. Le champ identifier sera l'identifiant public que les consommateurs du WMS pourront préciser dans les requêtes pour demander l'utilisation de ce style.

📄 hypso.json

https://data.geopf.fr/api/datastores/{datastore}/statics
Corps de requête Multipart
file = <hypso.json>
type = ROK4-STYLE
name = Teintes hypsométriques
{
    "name": "Teintes hypsométriques",
    "type": "ROK4-STYLE",
    "_id": "{style hypso}",
    "type_infos": {
        "identifier": "hypsometrique",
        "legend_url": "https://data.geopf.fr/annexes/{technical_name}/legendes/teintes_hypsometriques.png"
    }
}

Pour que la même couche puisse également être interrogée au format brut, nous allons déposer un style qui ne modifie pas les données.

{
    "identifier": "normal",
    "title": "Données brutes",
    "abstract": "Données brutes, sans transformation",
    "keywords": ["MNT"],
    "legend": {
        "format": "image/jpeg",
        "url": "https://data.geopf.fr/annexes/ressources/legendes/LEGEND.jpg",
        "height": 69,
        "width": 280,
        "min_scale_denominator": 0,
        "max_scale_denominator": 10000000
    }
}

On y précise bien les informations sur la légende associée. Le champ identifier sera l'identifiant public que les consommateurs du WMS pourront préciser dans les requêtes pour demander l'utilisation de ce style. Une même couche ne peut pas avoir deux styles qui ont le même identifier.

📄 normal.json

https://data.geopf.fr/api/datastores/{datastore}/statics
Corps de requête Multipart
file = <normal.json>
type = ROK4-STYLE
name = Données brutes
{
    "name": "Données brutes",
    "type": "ROK4-STYLE",
    "_id": "{style normal}",
    "type_infos": {
        "identifier": "normal",
        "legend_url": "https://data.geopf.fr/annexes/ressources/legendes/LEGEND.jpg"
    }
}

Configuration de la diffusion #

Nous allons publier la donnée sous une couche, avec les deux styles. Le style placé en premier sera appliqué par défaut si aucun style n'est précisé dans la requête GetMap.

https://data.geopf.fr/api/datastores/{datastore}/configurations
{
    "type": "WMS-RASTER",
    "name": "MNT LidarHD données brutes",
    "layer_name": "lidarhd",
    "type_infos": {
        "title": "MNT LidarHD",
        "abstract": "MNT LidarHD brut",
        "keywords": ["MNT", "LidarHD"],
        "styles": ["{style normal}", "{style hypso}"],
        "interpolation": "NEAREST-NEIGHBOUR",
        "used_data": [
            {
                "bottom_level": "18",
                "top_level": "0",
                "stored_data": "{stored data MNT}"
            }
        ]
    },
    "getfeatureinfo": {
        "stored_data": true
    }
}

Envoi sur les services de diffusion #

Seule la création d'une offre sur un point d'accès (publication) permet d'envoyer les informations de configuration au serveurs de diffusion.

Consultation des points de diffusion disponibles #

https://data.geopf.fr/api/datastores/{datastore}
[
    {
        "name": "Service de diffusion WFS principal",
        "technical_name": "gpf-geoserver-wfs",
        "type": "WFS",
        "urls": [
            {
                "type": "WFS",
                "url": "https://data.geopf.fr/wfs/geoserver/ows"
            }
        ],
        "_id": "ae012611-13eb-4a18-8d04-9b7604a031cc",
        "open": true,
        "metadata_fi": "gpf-geoserver-wfs"
    },
    {
        "name": "Service de diffusion WMTS/TMS principal",
        "technical_name": "gpf-rok4-server-wmts-tms",
        "type": "WMTS-TMS",
        "urls": [
            {
                "type": "WMTS",
                "url": "https://data.geopf.fr/wmts"
            },
            {
                "type": "TMS",
                "url": "https://data.geopf.fr/tms/"
            }
        ],
        "_id": "ae032611-13eb-4a18-8d04-9b7604a031cc",
        "open": true,
        "metadata_fi": "gpf-rok4-server-wmts-tms"
    },
    {
        "name": "Service de diffusion WMS Raster principal",
        "technical_name": "gpf-rok4-server-wms-r",
        "type": "WMS-RASTER",
        "urls": [
            {
                "type": "WMS",
                "url": "https://data.geopf.fr/wms-r/wms"
            }
        ],
        "_id": "ae042611-13eb-4a18-8d04-9b7604a031cc",
        "open": true,
        "metadata_fi": "gpf-rok4-server-wms-r"
    },
    {
        "name": "Service de diffusion WMS Vecteur principal",
        "technical_name": "gpf-geoserver-wms-v",
        "type": "WMS-VECTOR",
        "urls": [
            {
                "type": "WMS",
                "url": "https://data.geopf.fr/wms-v/geoserver/ows"
            }
        ],
        "_id": "ae022611-13eb-4a18-8d04-9b7604a031cc",
        "open": true,
        "metadata_fi": "gpf-geoserver-wms-v"
    },
    {
        "name": "Service de Téléchargement principal",
        "technical_name": "gpf-download",
        "type": "DOWNLOAD",
        "urls": [
            {
                "type": "DOWNLOAD",
                "url": "https://data.geopf.fr/telechargement/"
            }
        ],
        "_id": "ae052611-13eb-4a18-8d04-9b7604a031cc",
        "open": true,
        "metadata_fi": "gpf-download"
    },
    {
        "name": "Service de diffusion CSW",
        "technical_name": "gpf-geonetwork",
        "type": "METADATA",
        "urls": [
            {
                "type": "METADATA",
                "url": "https://data.geopf.fr/csw"
            }
        ],
        "_id": "ae062611-13eb-4a18-8d04-9b7604a031cc",
        "open": true,
        "metadata_fi": "gpf-geonetwork"
    },
    {
        "name": "Service de téléchargement private",
        "technical_name": "gpf-download-private",
        "type": "DOWNLOAD",
        "urls": [
            {
                "type": "DOWNLOAD",
                "url": "https://data.geopf.fr/private/telechargement/"
            }
        ],
        "_id": "b5bf7ab2-8998-4829-8c80-cd2ec02e6e58",
        "open": false,
        "metadata_fi": "gpf-download-private"
    },
    {
        "name": "Service de diffusion WFS privé",
        "technical_name": "gpf-geoserver-wfs-private",
        "type": "WFS",
        "urls": [
            {
                "type": "WFS",
                "url": "https://data.geopf.fr/private/wfs/"
            }
        ],
        "_id": "d02feec9-1169-403f-bfc3-7ba6d6015ed4",
        "open": false,
        "metadata_fi": "gpf-geoserver-wfs-private"
    },
    {
        "name": "Service de diffusion WMS Vecteur privé",
        "technical_name": "gpf-geoserver-wms-v-private",
        "type": "WMS-VECTOR",
        "urls": [
            {
                "type": "WMS",
                "url": "https://data.geopf.fr/private/wms-v/"
            }
        ],
        "_id": "519c8bb1-9b7f-414a-9850-1a73dfd467ed",
        "open": false,
        "metadata_fi": "gpf-geoserver-wms-v-private"
    },
    {
        "name": "Service de diffusion WMS Raster privé",
        "technical_name": "gpf-rok4-server-wms-r-private",
        "type": "WMS-RASTER",
        "urls": [
            {
                "type": "WMS",
                "url": "https://data.geopf.fr/private/wms-r/"
            }
        ],
        "_id": "66866100-48eb-4340-bbc9-f5c7d9707928",
        "open": false,
        "metadata_fi": "gpf-rok4-server-wms-r-private"
    },
    {
        "name": "Service de diffusion WMTS/TMS privé",
        "technical_name": "gpf-rok4-server-wmts-tms-private",
        "type": "WMTS-TMS",
        "urls": [
            {
                "type": "TMS",
                "url": "https://data.geopf.fr/private/tms/"
            },
            {
                "type": "WMTS",
                "url": "https://data.geopf.fr/private/wmts/"
            }
        ],
        "_id": "7e0a92d1-8213-4ce0-8903-eb4c305a1849",
        "open": false,
        "metadata_fi": "gpf-rok4-server-wmts-tms-private"
    }
]

Publication #

https://data.geopf.fr/api/datastores/{datastore}/configurations/{configuration wms lidarhd}/offerings
{
    "endpoint": "ae042611-13eb-4a18-8d04-9b7604a031cc",
    "open": true
}

On peut vérifier la présence de notre couche lidarhd dans le getCapabilities du service, avec la présence des deux styles.

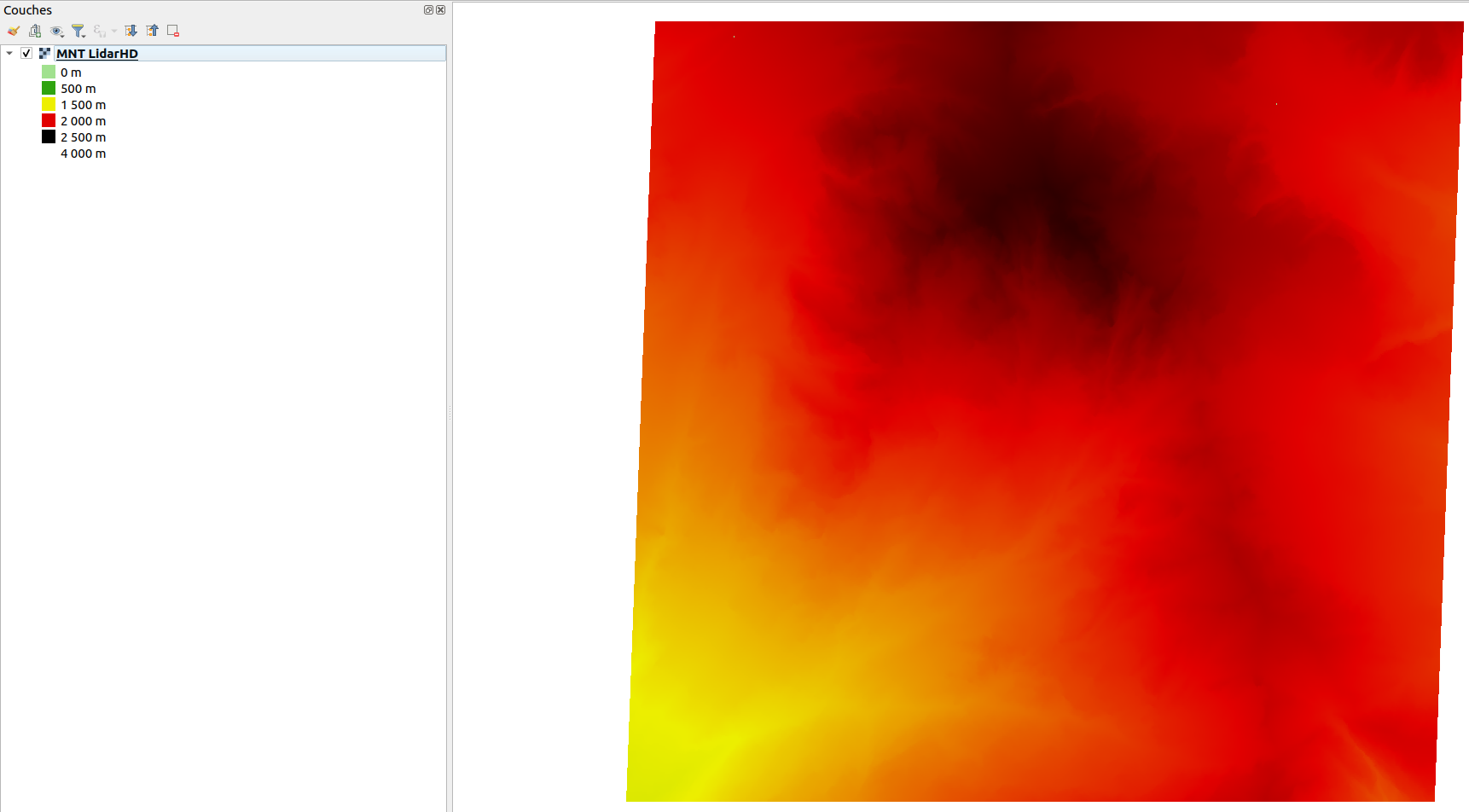

Dans QGis, on retrouve la légende déposée sous forme d'annexe.

Visualisation MNT avec teintes hypsométriques dans QGis
